Клеммники с винтовым соединением
316991
Connection method:Screw connection,IEC Rated current:76A,IEC Rated Voltage:800V,Number of connections:2,Number of levels：1,Rated cross section:10-4AWG
Параметры
-
SUPU Model
316991 -

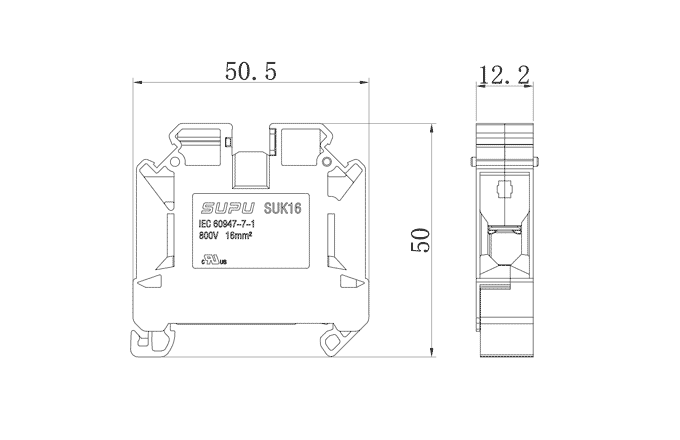

Ширина
12.2mm -
Число слоев изделия
1 -
Number of connections
2 -
Connection method
Screw connection -
Класс защиты
IP20 -
Материал изоляции
PA66
-
Группы изолирующих материалов
Ⅰ
-
Материал проводников
Copper
-
Покрытие поверхности проводников
Sn,Plated
-
Температура окружающей среды (эксплуатация)
-40℃～105℃
-
Температура окружающей среды (сборка)
-5℃～70℃
-
Температура окружающей среды (при хранении/транспортировке)
-25℃～60℃
-
Допустимая влажность (при хранении/транспортировке)
30%～70%
-
Тип продукта
Terminal block of side-entry
Технические данные
-
Номинальный ток (IEC)
76A -
Категория превышения напряжения
800V -
Категория превышения напряжения
Ⅲ
-
Класс загрязненности
3
-
Номинальное импульсное напряжение
8kV -
Номинальный ток UL
85A
-
Номинальное напряжение ток UL
600V
-
Площадь поперечного сечения жесткого провода
6-16mm² -
Площадь поперечного сечения гибкого провода
6-16mm² -
Площадь поперечного сечения гибкого провода с изолированным штуцером
6-16mm² -
Характеристики прижимного винтового соединения
M5
-
Момент прижимного винтового соединения
2.0-2.5N.m
-
Характеристики прижимного винта
/
-
Момент прижимного винта
/
-
Длина ленты
12-13mm -
Категория утилизации
B/C
-
Номинальная пропускная способность проводов
10-4AWG
-
Номинальный ток UL（B/C/D）
85A
-
Номинальное напряжение ток UL（B/C/D）
600V
Коммерческие данные
-
Номер заказа
316991
Сертификация
