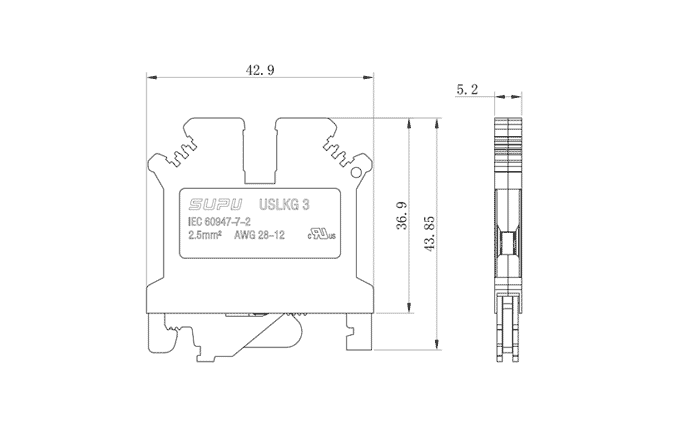

Размеры продукции

Клеммники с винтовым соединением

303903

Connection method:Screw connection,IEC Rated current:/,IEC Rated Voltage:800V,Number of connections:2,Number of levels:1,Rated cross section:28-12AWG

Параметры

  • SUPU Model
    303903
  • Ширина
    5.1mm
  • Число слоев изделия
    1
  • Number of connections
    2
  • Connection method
    Screw connection
  • Класс защиты
    IP20
  • Материал изоляции
    PA66
  • Группы изолирующих материалов
  • Материал проводников
    Copper alloy
  • Покрытие поверхности проводников
    Ni,Plated
  • Температура окружающей среды (эксплуатация)
    -40℃~105℃
  • Температура окружающей среды (сборка)
    -5℃~70℃
  • Температура окружающей среды (при хранении/транспортировке)
    -25℃~60℃
  • Допустимая влажность (при хранении/транспортировке)
    30%~70%
  • Тип продукта
    Ground terminal

Технические данные

  • Номинальный ток (IEC)
    /
  • Категория превышения напряжения
    800V
  • Категория превышения напряжения
  • Класс загрязненности
    3
  • Номинальное импульсное напряжение
    8kV
  • Номинальный ток UL
    /
  • Номинальное напряжение ток UL
    600V
  • Площадь поперечного сечения жесткого провода
    0.2-4mm²
  • Площадь поперечного сечения гибкого провода
    0.2-2.5mm²
  • Площадь поперечного сечения гибкого провода с изолированным штуцером
    0.25-2.5mm²
  • Характеристики прижимного винтового соединения
    M3
  • Момент прижимного винтового соединения
    0.6-0.8N.m
  • Характеристики прижимного винта
    /
  • Момент прижимного винта
    /
  • Длина ленты
    8mm
  • Категория утилизации
    B/C
  • Номинальная пропускная способность проводов
    28-12AWG
  • Номинальный ток UL(B/C/D)
    /
  • Номинальное напряжение ток UL(B/C/D)
    600V

Коммерческие данные

  • Номер заказа
    303903
