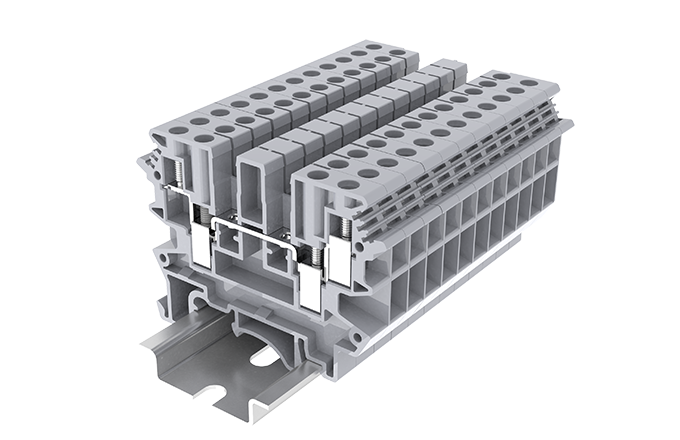

301901

Connection method:Screw connection,IEC Rated current:17.5A,IEC Rated Voltage:500V,Number of connections:2,Number of levels：1,Rated cross section:30-14AWG

Параметры

SUPU Model

301901

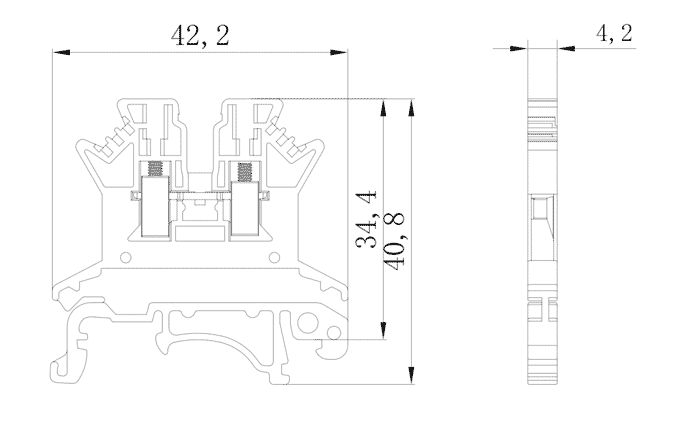

Ширина

4.2mm
Число слоев изделия

1
Number of connections

2
Connection method

Screw connection
Класс защиты

IP20
Материал изоляции

PA66
Группы изолирующих материалов

Ⅰ
Материал проводников

Copper alloy
Покрытие поверхности проводников

Sn,Plated
Температура окружающей среды (эксплуатация)

-40℃～105℃
Температура окружающей среды (сборка)

-5℃～70℃
Температура окружающей среды (при хранении/транспортировке)

-25℃～60℃
Допустимая влажность (при хранении/транспортировке)

30%～70%
Тип продукта

Terminal block of side-entry

Технические данные

Номинальный ток (IEC)

17.5A
Категория превышения напряжения

500V
Категория превышения напряжения

Ⅲ
Класс загрязненности

3
Номинальное импульсное напряжение

6kV
Номинальный ток UL

15A
Номинальное напряжение ток UL

300V
Площадь поперечного сечения жесткого провода

0.2-1.5mm²
Площадь поперечного сечения гибкого провода

0.2-1.5mm²
Площадь поперечного сечения гибкого провода с изолированным штуцером

0.2-0.75mm²
Характеристики прижимного винтового соединения

M2
Момент прижимного винтового соединения

0.2-0.24N.m
Характеристики прижимного винта

/
Момент прижимного винта

/
Длина ленты

9mm
Категория утилизации

B/C
Номинальная пропускная способность проводов

30-14AWG
Номинальный ток UL（B/C/D）

15A
Номинальное напряжение ток UL（B/C/D）

300V
